Cara Setting Modem Dasan ASDL-CPE PRO dalam suatu jaringan... ( GambaR )

Bookmark and Share
Instalasi modem Dasan di jaringan diperlukan 1 pasang modem yaitu 2 perangkat modem, modem pertama di instal di di tempat A dan dihubungkan melalui jaringan kabel telpon (leased line) ke modem kedua yang di instal di tempat B.
Alur koneksi jaringan dengan Modem :

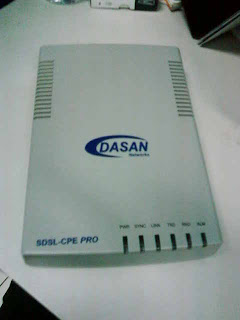

Gambar 1. Modem Dasan SDSL-CPE PRO
Keterangan lampu indicator di Modem Dasan :
• Lampu indikator PWR – untuk menandakan bahwa modemnya menyala.
• Lampu indikator SNYC – untuk menandakan bahwa jalur jaringan kabel teleponnya terkoneksi.
• Lampu indikator LINK – untuk menandakan LAN jaringannya terkoneksi.
• Lampu indikator TXD – untuk menandakan adanya pengiriman data keluar.
• Lampu indikator RXD – untuk menandakan adanya pengiriman data masuk.
• Lampu indikator ALM – untuk menandakan adanya gangguan.
Pengaturan Modem Dasan :
Untuk Pengaturan kecepatan data tranfernya bias di atur sesuai dengan keperluan, dan pengaturannya terletak di bagian bawah Modem Dasan tsb disertai keterangan panduan pengaturannya. Ada lima (5) buah tombol kecil 1-2-3-4-5, tombol ke-1 untuk pengaturan Master (CO) dan Slave (RT) pada modem; dan tombol -2-3-4-5 untuk pengaturan kecepatan data tranfernya. Seperti pengaturan dibawah ini ;
1. Dasan ke-1 diseting menjadi Master (CO), dengan kecepatan data transfer di seting High yaitu CO-H-H-H-H,
2. Dasan ke-2 diseting menjadi Slave (RT), dengan kecepatan data transfer di seting High yaitu RT-H-H-H-H
Kecepatan data transfernya di set sama dikedua Modem tersebut agar bias tersinkron/ terkoneksi dengan baik.
Contoh : Modem_1 di set CO-H-H-H-H sedangkan Modem_2 di set RT-H-H-H-H
Ket :
Master = posisi tombol di set ke atas, CO
Slave = posisi tombol di set ke bawah, RT
H (High) = posisi tombol di set ke atas
L (Low) = posisi tombol di set ke bawah
Perangkat-perangkat dan peralatan yang dipersiapkan :
 1 pasang Modem Dasan, dg adaptor power nya,
 2 Kabel UTP (dg RJ45 yang sudah terpasang),
 Jalur kabel telpon (RJ11) yang telah ada di jaringan tsb.

Gambar 2. Kabel telpon & kabel UTP
Langkah - langkah peng-instal-an Modem Dasan, sebagai berikut :
1. Modem Dasan_1 di instal di Switch_1 di tempat A, hubungkan dengan menggunakan kabel UTP dengan ujung kabel UTP pertama ke port RJ45 yang terletak dibelakang Modem Dasan dan ujung kabel UTP kedua ke salah satu port yang di Switch_1.

Gambar 3. Modem Dasan Tampak Belakang
2. Pasangkan kabel telpon (RJ11) di tempat A ke slot RJ11 yang ada dibelakang Modem Dasan, dan pasangkan juga Adaptornya maka indikator lampu power (PWR) menyala warna kuning.
3. Kemudian Modem Dasan_2 di instal di Switch_2 di tempat B, hubungkan dengan menggunakan kabel UTP dengan ujung kabel UTP pertama ke port RJ45 yang terletak dibelakang Modem Dasan dan ujung kabel UTP kedua ke salah satu port yang di Switch_2.
4. Lalu pasangkan kabel telpon (RJ11) di tempat B ke slot RJ11 yang ada dibelakang Modem Dasan, dan pasangkan juga Adaptornya.
5. Selesai. Sekarang lakukan pengujian koneksi Modem tersebut dan jika berhasil maka :
- Lampu indikator Sinkronisasi (SYNC) akan menyala kuning jika koneksi jalur jaringan kabel telpon (leased line) –nya terkoneksi, biasanya kedua modem tersebut memerlukan waktu beberapa menit untuk sinkron ini ditandai dengan lampu SYNC kedap-kedip berwarna orange.
- Lampu indikator LAN Jaringan (LINK) akan menyala kuning jika kabel UTP LAN jaringannya terkoneksi dengan baik.
